Tips crimping kabel lan dengan mudah anti gagal

Untuk melakukan crimping kabel lan yang mudah dan pasti berhasil kamu diharuskan menggunakan tools berikut ini ; yaitu rj45 anti gagal dan Tang Crimping easy.

Dibawah ini sudah aku sediakan tautan pembelian tools rj45, tinggal disesuaikan tools yang mau dibeli dengan kabel lan yang akan digunakan baik itu cat5, atau cat6.

	RJ45 CAT 5 Easy Crimping Vascolink RJ45 CAT 5 Anti Gagal Zimmlink RJ45 CAT 6 Anti Gagal
	TANG KRIMPING RJ45 CAT5 CAT 6 ANTI GAGAL TANG CRIMPING RJ45 CAT5 CAT6 CAT7 ANTI GAGAL



Cara crimping kabel lan dengan benar

• Kupas kabel lan sepanjang rj45 dan lebihkan 1 jari
• Luruskan isi kabel lan satu persatu
• Posisikan pin kuningan rj45 diatas

• Masukkan kabel lan ke dalam rj45 dengan urutan warna ; putih orange, orange, putih hijau, biru, putih biru, hijau, putih coklat, dan coklat.
• Lalu masukan rj45 ke tang krimping dan tekan, sampai bunyi krek.
• Pasang rj45 dikedua ujung kabel agar bisa digunakan

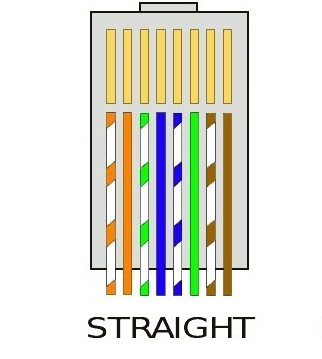

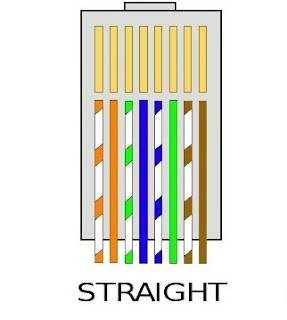

Urutan Kabel LAN Straight

Dimulai dari sebelah kiri dengan posisi pin kuningan rj45 diatas, urutan kabel lan straight yang benar adalah ;

1. Putih orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat

Apakah bisa urutan kabelnya tidak sama dengan diatas ?

Bisa saja yang penting posisi urutan kabel pada rj45 yang satu dan pasangannya sama, tapi tidak disarankan.



Panjang maksimum pengguna kabel lan utp/ftp/stp ?

Kabel lan bervariasi banyak merek dan beragam tipenya. Untuk tipe cat5e/cat6e untuk koneksi yang stabil disarankan tarikan kabel lan tidak lebih panjang dari 80 meter. Jika ingin pasang dengan jarak 200m,  disarankan tambahkan alat switch hub atau router di setiap 60-80 meter.
